Anello di drenaggio - Flushing Rings, Drip Ring or Bleed Rings

Gli anelli di drenaggio o anelli di flussaggio vengono utilizzati nelle tubazioni del petrolio o del gas. Sono accoppiati tra due guarnizioni.

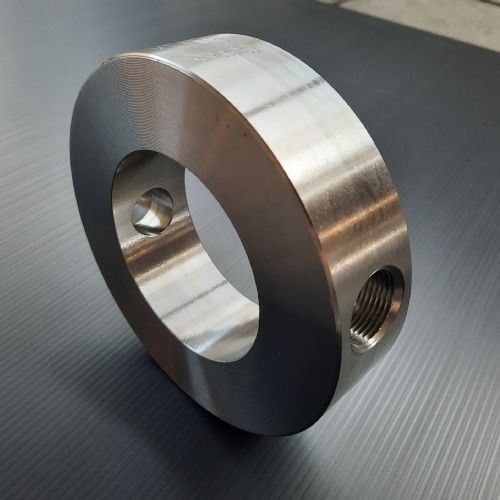

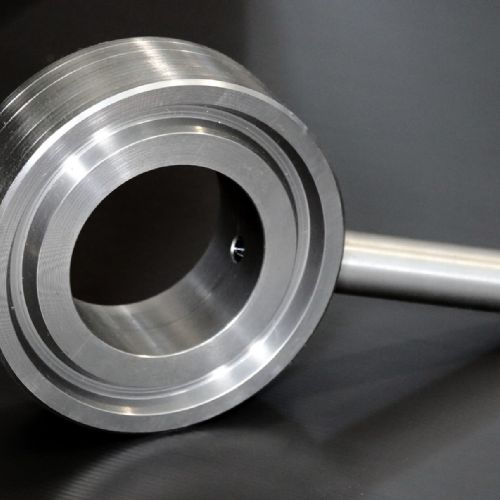

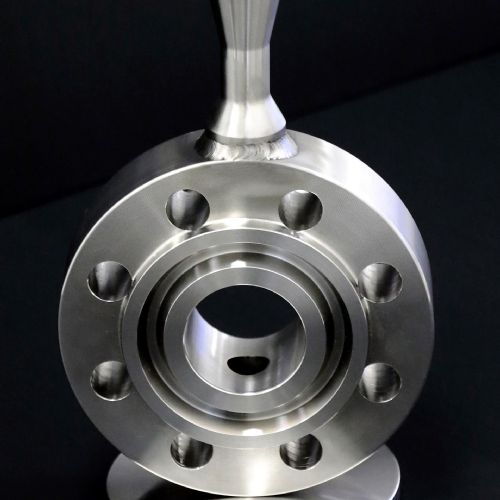

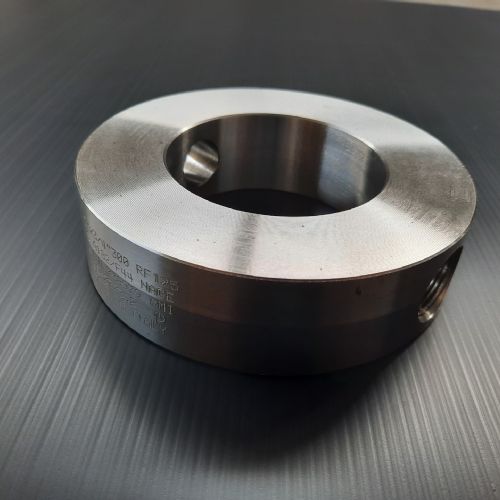

Il Drip Ring è circolare, a forma di anello, con uno o due fori radiali. Possono avere uno o due derivazioni, in base all'utilizzo a cui sono destinati. Nel foro di derivazione possono essere inseriti diversi tipi di strumenti: manometro, pozzetto termometrico oppure può essere libero per consentire lo scarico della condensa.

Qui potete vedere le schede tecniche dei nostri Drip Rings dei principali standard dimensionali.

• Acciaio al carbonio (ASTM 105, A516 Gr. 60/65/70, A350 LF2, A694 F60-65)
• Acciaio inossidabile (AISI 304, 316, 321, 347)
• Acciaio legato (AISI Gr.1, Gr.5, Gr.9, Gr.91, Gr.11, Gr.22)
• Leghe di nichel
• Duplex/Super duplex (F51, F53, F55, F44)
• Incoloy (800, 800H, 800HT, 825), lega 20
• Hastelloy (C22, C276)
• Cupronichel Cu-Ni
• Monel 400
• Inconel (600m 625)
• Titanio (Gr. 1, 2, 3)

Gli anelli di drenaggio hanno solitamente una presa saldata da 1/2 pollice o una presa filettata da 3/4 pollici per il collegamento con valvole e strumenti. La faccia dell'anello può anche essere adattata a qualsiasi tipo di flangia e ha dimensioni diverse in base alla classificazione ASME della flangia della tubazione di processo. Le dimensioni standard per un anello di drenaggio vanno da 1 pollice a 24 pollici e classi di pressione ASME da 150 a 1500. Possono essere prodotti secondo lo standard TB.DRI.5011 o secondo requisiti speciali del cliente.
